觸控面板測試機第二代

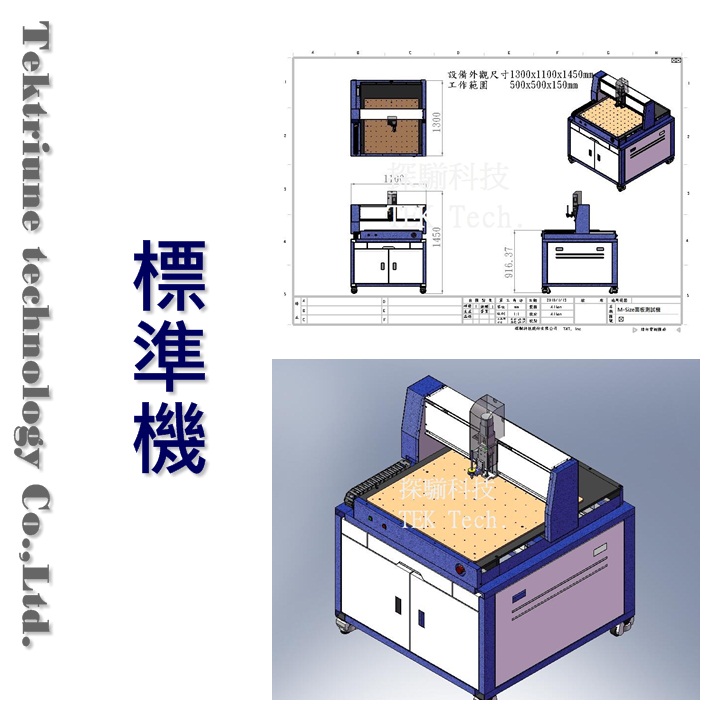

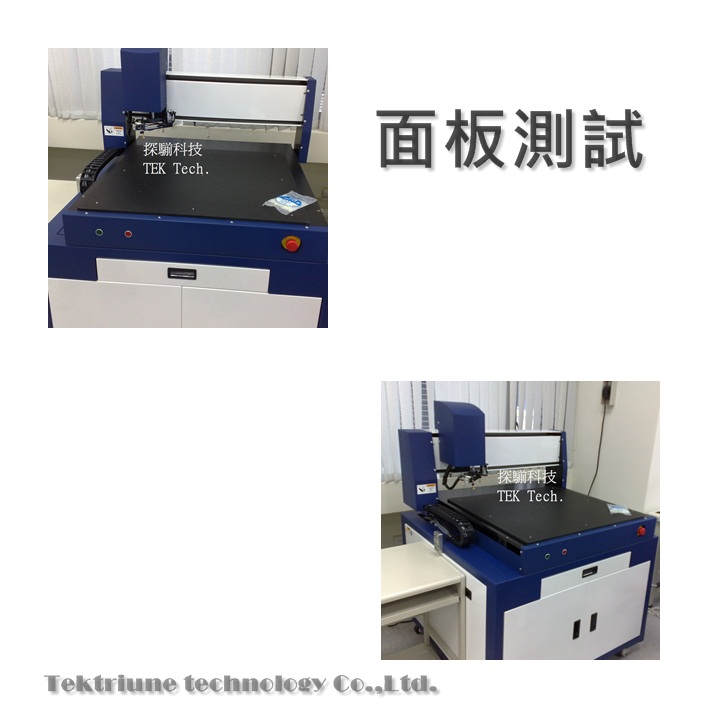

尺寸規格: 外觀尺寸 : 1300*1100*1450mm 工作行程 ：X:500 mm,Y:500mm,Z:150 mm 滾珠螺桿,重覆精度:0.05MM Server Motor & Driver (選配 圓弧補間功能) 解析度:0.05mm(X Y Z) 重覆精度:+-0.05mm(X,Y,Z) 移動速度: XY 0.1-400mm/sec (可調) 真空吸附式平台:300*300mm(選配) 入力電源:AC 220V 50/60HZ 空壓源:5KG/CM2 座標運動控制模組 軸控模組 I/O 控制模組 AOI控制模組 (選配) |

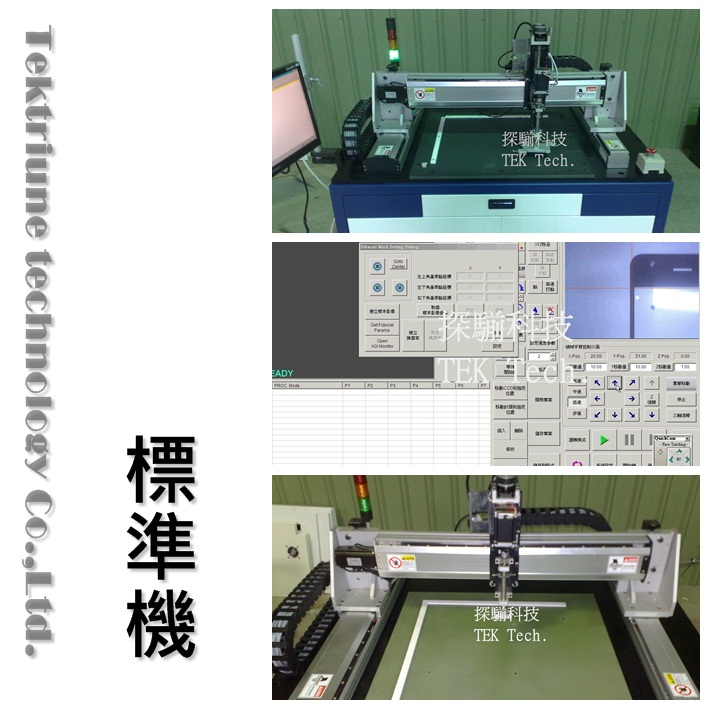

尺寸規格: 外觀尺寸 : 500*550*450mm 工作行程 ：X:300 mm,Y:300mm,Z:150 mm 滾珠螺桿,重覆精度:0.05MM Server Motor & Driver (選配 圓弧補間功能) 解析度:0.05mm(X Y Z) 重覆精度:+-0.05mm(X,Y,Z) 移動速度: XY 0.1-400mm/sec (可調) 真空吸附式平台:300*300mm(選配) 入力電源:AC 220V 50/60HZ 空壓源:5KG/CM2 座標運動控制模組 軸控模組 I/O 控制模組 AOI控制模組 (選配) |

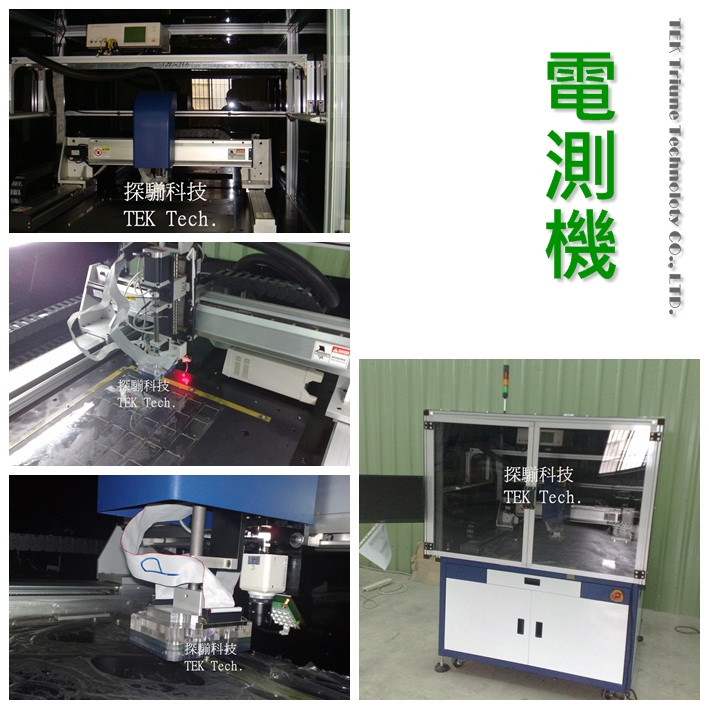

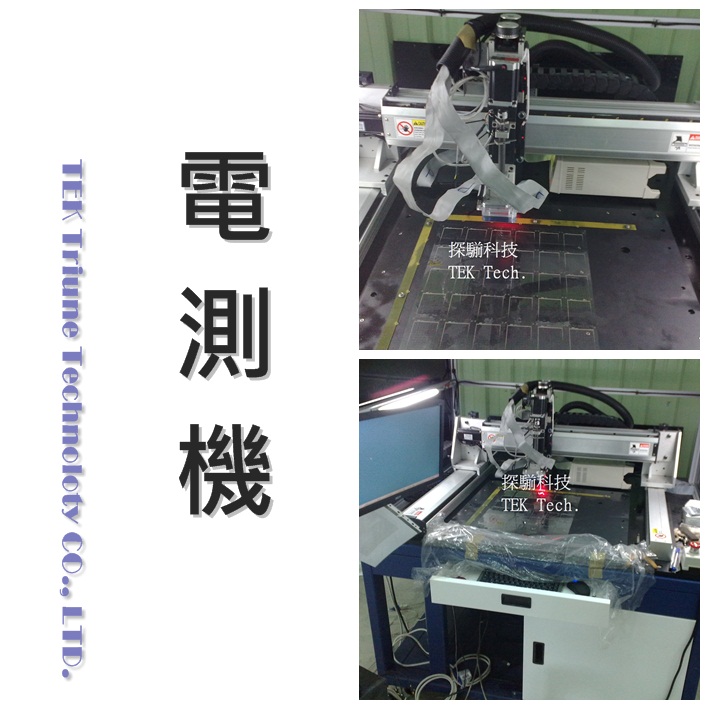

觸控面板測試機台簡介
特點介紹

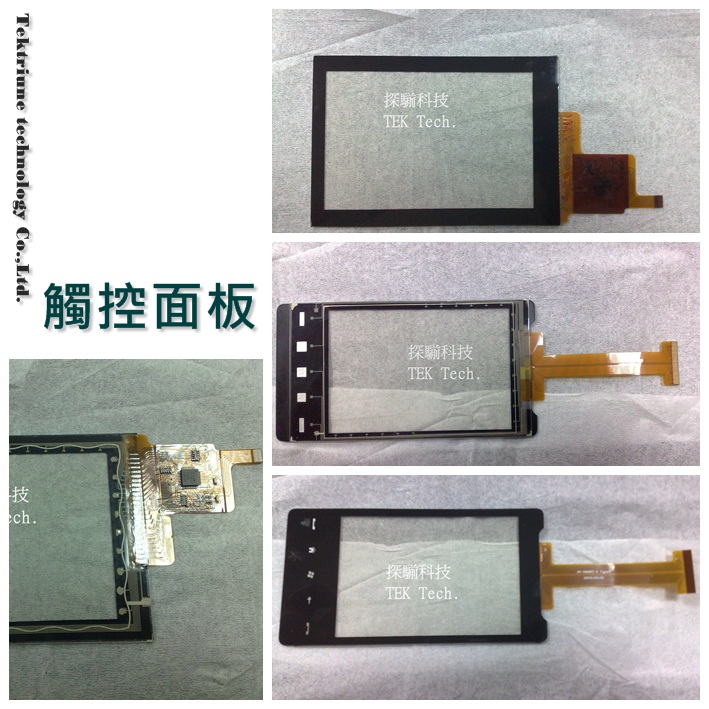

1.可對電容式或電阻式面板做點擊、劃線之測試,
並可對面板作幾何圖形之測試。
3.所有圖形皆可作壽命測試。
4.系統多種IC型號,均可上線測試(如I^C介面,HID介面...等)

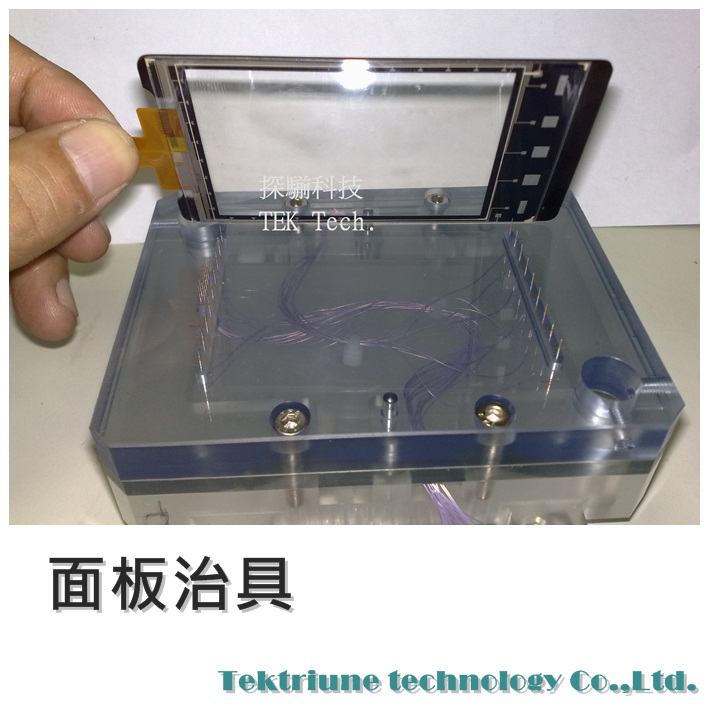

*5.可搭配相關之軟體及治具，具備線性測試之功能(選配)。
*6.可搭配輸送帶做全自動化生產(選配)。

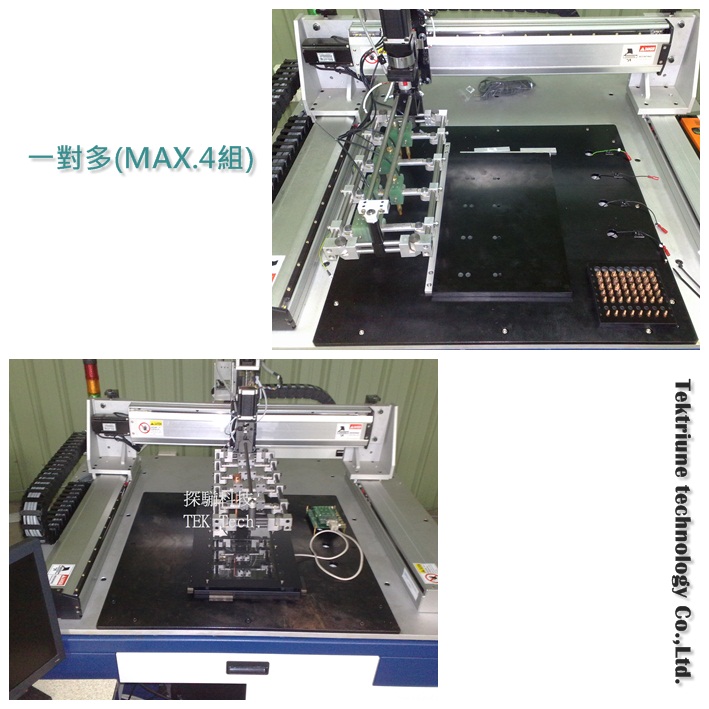

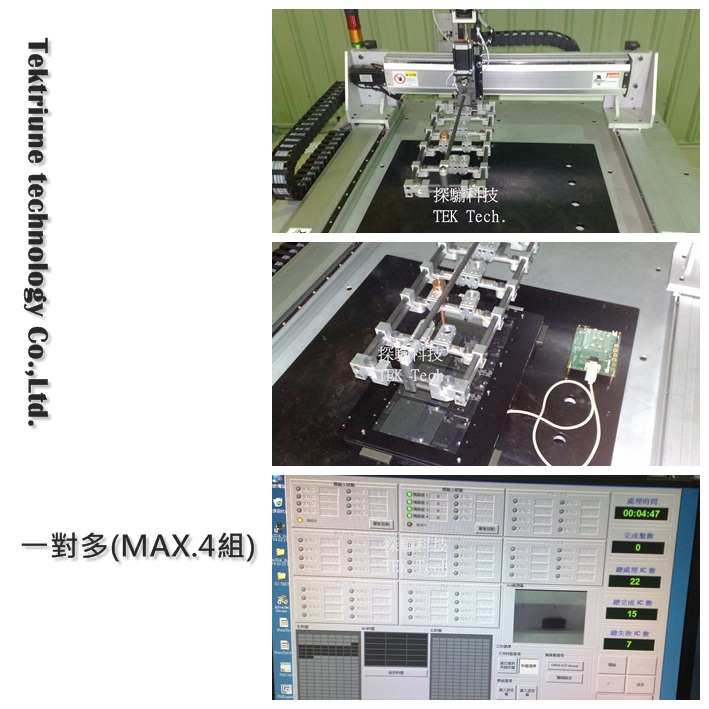

*7.可擴充-雙指多點構造(選配)

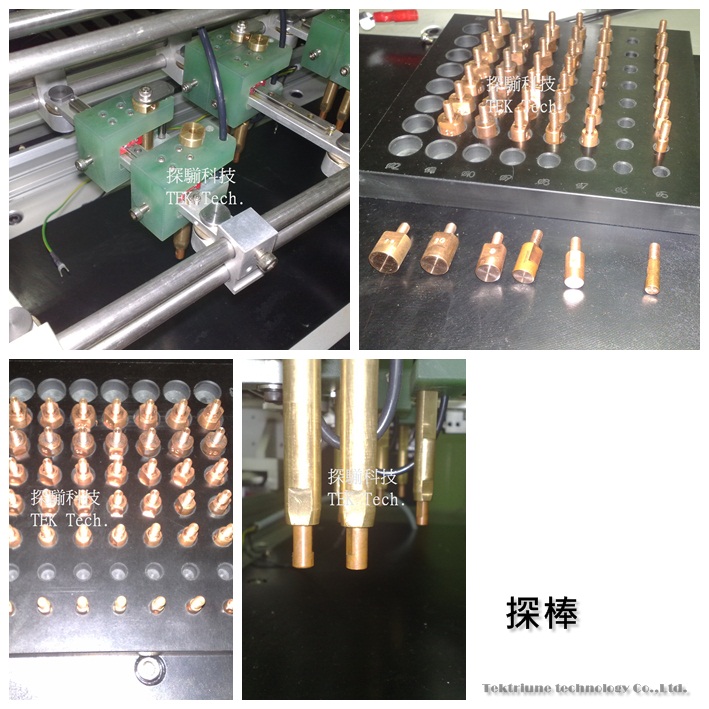

測試功能介紹:
A.點擊測試-測試(標配)
1.可自由設定點擊之位置,次數,誤差範圍,速度
2.點擊方式分為兩種:
a.於面板四各角落及中心點做重複性點擊,看其誤差範圍
b.於固定點作點擊後,保持靜止狀態,看其坐標是否飄移
3.誤差判別及報點功能(能提供標準座標和偏移座標)
4.適用於產線檢測或研發工程師,品保工程師做產品驗證
5.所有資料皆可匯出報表
*B.線性測試-測試功能介紹(選配)
1.可自由設定測試之路徑,速度,誤差範圍
2.fail點可提供圖示位置及標準座標和偏移座標
3.此功能測試為每一各座標之XY誤差皆可做測試
4.適用於產線檢測或研發工程師,品保工程師做產品驗證
5.可清楚對應故障之位置
關於運動路徑介紹:
1.可作點擊、劃線、幾何圖形 之功能。
2.運動次數可由軟體自行設定。
3.測試結果皆可存檔記錄。
*4.線性測試(需搭配其治具及軟體zw-600)
*5.即時影像判別及監控(需選配影像地圖 AOI)
其他附加功能介紹:
1.可測試電容式面板,並在靠近邊框時的反應及靈敏度
2.測試速度快,速度可由使用者自行設定調整
3.使用者可由螢幕畫面中清楚看出斷線處或是經由Pass/Fail而判定
*4.適用於T/P模組產線出貨檢測(選配)
*5.可設定是否做提筆動作(選配)
